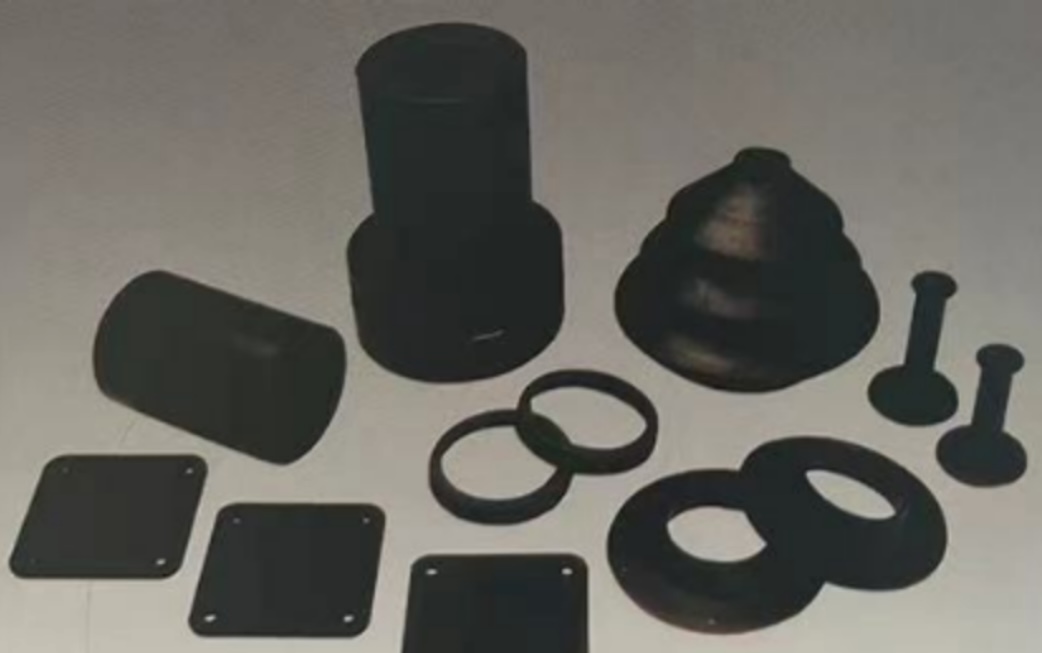

Gioăng cao su – Hướng dẫn về các linh kiện làm kín tĩnh và động

Các kỹ sư luôn đối mặt với một thách thức thường trực: lựa chọn loại phớt phù hợp cho từng ứng dụng. Mỗi ngày, bạn lại xem bản vẽ kỹ thuật, tra cứu sổ tay bảo trì, hoặc đi dọc sàn sản xuất. Một mặt bích bị rò rỉ. Một xi-lanh đang gặp sự cố.Một trục đang bị mài mòn.Thủ phạm? Thường là do lựa chọn gioăng không phù hợp. Hướng dẫn này cung cấp các tình huống thực tế nhằm giúp bạn lựa chọn giữa gioăng cao su, phớt chắn bụi, phớt chữ V và vòng đệm chữ O.

Kết nối kín tĩnh cho các mối nối cố định

Hãy nghĩ đến một vỏ bơm: hai bề mặt kim loại được bắt chặt bằng bu lông. Nhìn qua thì chúng có vẻ phẳng, nhưng dưới kính hiển vi, chúng đầy những vết xước, dấu vết dụng cụ và những rãnh nhỏ li ti. Chất lỏng sẽ len lỏi theo những khe hở ấy. Giữa hai bề mặt này là một miếng gioăng cao su. Khi bạn siết chặt các bu lông, gioăng bị nén lại, tràn vào những khuyết tật trên bề mặt, từ đó ngăn chặn rò rỉ. Hãy sử dụng chúng cho vỏ bơm, nắp van, mặt bích ống, tấm panel cửa ra vào… Những khu vực rộng lớn? Hình dạng không đều? Không thành vấn đề. Nếu ứng dụng của bạn liên quan đến hai bề mặt cố định cần được làm kín, gioăng cao su thường là giải pháp tối ưu. Lưu ý: gioăng không dùng cho các bộ phận chuyển động.

Phớt kín động cho trục chuyển động tịnh tiến và quay

Hãy xem xét một xy-lanh thủy lực trên máy xúc lật. Thanh piston vừa kéo ra, vừa đẩy vào, trượt ra – trượt vào bên trong xy-lanh. Bụi bẩn, bùn đất, cát bụi có mặt ở khắp nơi. Nếu những tạp chất này lọt qua phớt chặn thanh piston, chúng sẽ làm xước thành xy-lanh, phá hỏng pít-tông và khiến cả bộ phận bị hư hỏng. Vậy bạn cần bổ sung gì? Phớt chắn bụi cần được lắp đặt trên các xy-lanh thủy lực, cơ cấu truyền động khí nén, dẫn hướng tuyến tính, cũng như bất kỳ trục chuyển động tịnh tiến nào tiếp xúc với bụi bẩn.

Hãy lắp đặt chúng ở phía bên ngoài của vòng đệm áp suất chính. Nhiệm vụ của chúng là ngăn chặn, chứ không phải giữ lại. Một mép cao su linh hoạt sẽ lau sạch thanh dẫn mỗi khi nó rút lại, đồng thời cạo sạch bùn đất, sạn cát và các giọt nước. Nếu thiết bị của bạn vận hành trong môi trường bụi bẩn, bùn lầy hoặc ẩm ướt, vòng đệm chống bụi sẽ giúp kéo dài đáng kể tuổi thọ sử dụng. Chúng chính là lớp bảo vệ đầu tiên trước sự xâm nhập của tạp chất. Hãy thay thế chúng định kỳ; chúng mòn nhanh hơn so với vòng đệm áp suất.

Vậy còn các trục quay thì sao? Động cơ điện, hộp số, con lăn băng tải… Những trục này quay với tốc độ cao, thường bị lệch tâm và đôi khi bề mặt bị mài mòn, nhám. Một phớt chắn dầu thông thường sẽ nóng quá mức, phát ra tiếng rít và nhanh chóng hỏng hóc. Trong trường hợp này, thiết kế có hình dạng khác mới là giải pháp tối ưu. Phớt chữ V chính là lựa chọn phù hợp cho các trục quay gặp tình trạng lệch tâm, runout hoặc bề mặt nhám.

Thiết kế mặt cắt ngang hình chữ V thật tinh tế. Khi trục quay, lực ly tâm đẩy mép phớt ra phía ngoài; mép phớt chỉ tiếp xúc nhẹ với bề mặt đối diện, nhờ đó ma sát được giảm thiểu tối đa. Hình dạng này còn tạo ra hiệu ứng bơm, giúp đẩy bụi bẩn ra xa khỏi phớt. Không cần lắp ghép khít chặt: bạn chỉ cần trượt phớt lên trục, phớt sẽ tự định tâm. Sản phẩm này phù hợp cho động cơ điện, trục vào/ra của hộp số, thiết bị nông nghiệp và các con lăn băng tải. Chúng có thể chịu được tốc độ trục lên đến 20 mét/giây và vẫn hoạt động tốt ngay cả khi có sai lệch góc mà các loại phớt khác sẽ bị phá hủy. Việc lắp đặt nhanh chóng, không đòi hỏi dụng cụ chuyên dụng.

Vòng đệm chữ O đa năng cho nhiều ứng dụng khác nhau

Vậy khi nào thì bạn nên sử dụng loại phớt phổ biến nhất? Ở mọi nơi khác. O‑ring là phớt mặc định cho hầu như tất cả các ứng dụng: xylanh thủy lực, van khí nén, khớp nối nhanh, phụ kiện dẫn lưu chất, cùng vô số ứng dụng tĩnh và động khác. Nguyên lý rất đơn giản: biến dạng có kiểm soát. Bạn cắt một rãnh, đặt O‑ring vào, rồi ép nó bằng chi tiết đối diện. Mặt cắt tròn của O‑ring bị dẹt, tạo thành hai điểm tiếp xúc làm kín. Áp suất bên trong đẩy O‑ring về phía áp suất thấp hơn, từ đó tăng áp suất tiếp xúc. Tự kích hoạt. Hoạt động được từ chân không đến áp suất cao. Với vật liệu phù hợp, có thể chịu được từ –50°C đến 200°C. Nếu bạn có sẵn một rãnh, rất có thể một chiếc O‑ring sẽ vừa khít.
