Ứng dụng của bộ giảm chấn cao su: Chúng được sử dụng ở những đâu trong thiết bị công nghiệp?

Các bộ giảm chấn cao su đóng vai trò quan trọng trong việc kiểm soát rung động, giảm truyền tải chấn động và bảo vệ thiết bị công nghiệp khỏi những chuyển động không cần thiết. Chúng được ứng dụng trong nhiều loại máy móc, bao gồm bơm, máy nén, máy phát điện, hệ thống HVAC, máy công cụ và thiết bị hạng nặng.

Mặc dù thuật ngữ "bộ giảm chấn cao su" nghe có vẻ đơn giản, nhưng các yêu cầu ứng dụng lại có thể rất khác nhau giữa từng loại máy móc. Một số thiết bị tạo ra rung động liên tục, trong khi những máy móc khác phải chịu tác động va đập đột ngột hoặc tải trọng động thay đổi. Do đó, linh kiện cao su phù hợp cần được lựa chọn sao cho tương thích với thiết bị, tải trọng, chuyển động và môi trường vận hành.

Đối với người mua trong lĩnh vực công nghiệp, việc nắm rõ các ứng dụng của bộ giảm chấn cao su công nghiệp cũng giúp ích đáng kể khi quyết định xem nên lựa chọn sản phẩm tiêu chuẩn hay giải pháp tùy chỉnh phù hợp hơn.

Bộ giảm chấn cao su có tác dụng gì trong thiết bị công nghiệp?

Hấp thụ chấn động và cách ly rung động

Máy móc công nghiệp có thể phát sinh cả rung động liên tục lẫn chấn động đột ngột. Động cơ và các thiết bị quay có thể tạo ra rung động lặp đi lặp lại, trong khi máy nén, máy phát điện, máy móc xây dựng và nhiều loại thiết bị nặng khác có thể gây ra các lực động học khi khởi động, dừng hoặc khi thay đổi điều kiện vận hành.

Bộ giảm chấn bằng cao su hoạt động dựa trên sự biến dạng có kiểm soát của vật liệu đàn hồi. Thay vì để rung động hoặc lực va đập truyền trực tiếp từ máy móc sang kết cấu đỡ, bộ phận làm bằng cao su tạo ra một giao diện linh hoạt, giúp hấp thụ và tiêu tán một phần năng lượng đó.

Điều này có liên quan chặt chẽ đến việc cách ly và giảm rung, nhưng hai khái niệm này không hoàn toàn giống nhau. Việc hấp thụ xung lực thường tập trung vào việc hạn chế tác động của các tải trọng đột ngột, trong khi cách ly rung lại hướng tới việc giảm thiểu sự truyền dẫn của những dao động lặp đi lặp lại.

Theo nhưHướng dẫn Kỹ thuật Phụ tùng Công nghiệp của Parker LORD, rung động, chấn động và tiếng ồn có thể gây hư hỏng linh kiện và làm giảm tuổi thọ thiết bị nếu không được kiểm soát đúng cách. Các giá đỡ cao su dán được lựa chọn phù hợp có thể giúp khắc phục những vấn đề này.

Tại sao cao su được sử dụng trong việc giảm chấn công nghiệp?

Cao su được sử dụng rộng rãi vì nó kết hợp tính đàn hồi với khả năng giảm chấn. Đặc tính hoạt động của nó có thể được điều chỉnh thông qua công thức phối nguyên liệu, độ cứng, hình dạng và thiết kế của toàn bộ chi tiết cao su.

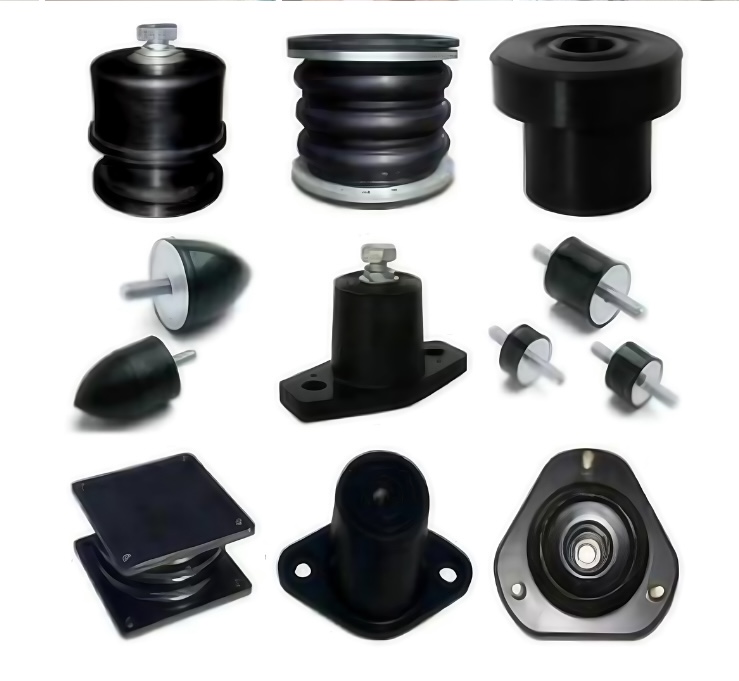

Điều này khiến cao su trở nên phù hợp cho nhiều loại chân đế chống rung bằng cao su, ống lót, tấm đệm, giá đỡ động cơ và các chi tiết liên kết cao su–kim loại.

Tuy nhiên, không có một loại bộ giảm chấn cao su duy nhất nào phù hợp với mọi loại máy móc công nghiệp. Một máy bơm vận hành trong nhà có thể có những yêu cầu rất khác so với một máy phát điện chịu tác động của môi trường ngoài trời, hoặc một máy xây dựng phải chịu va đập lặp đi lặp lại.

Do đó, ứng dụng cần xác định hợp chất cao su, hình dạng, độ cứng, khả năng chịu tải và phương pháp lắp đặt.

Các bộ giảm chấn cao su được sử dụng ở đâu?

Bơm, Máy nén, Động cơ và Máy phát điện

Bơm, máy nén, động cơ và máy phát điện là những ứng dụng phổ biến của các bộ giảm chấn cao su công nghiệp, vì chúng chứa các bộ phận quay hoặc chuyển động tịnh tiến, vốn tạo ra các lực động.

Đối với các bơm, các đệm cao su có thể giảm thiểu rung động truyền từ thiết bị xuống nền móng. Các máy nén có thể cần được chú ý đặc biệt đối với tải trọng theo chu kỳ và chuyển động xảy ra trong quá trình vận hành. Động cơ và máy phát điện có thể tạo ra rung động liên tục, nếu không được xử lý, có thể truyền trực tiếp vào khung máy.

Trong các hệ thống máy phát điện, ví dụ, việc lựa chọn đúng loại đệm cao su có thể giúp cách ly rung động của động cơ khỏi kết cấu đỡ. Mục tiêu không chỉ đơn thuần là sử dụng loại cao su mềm nhất có thể; độ mềm quá mức có thể gây ra những chuyển động không mong muốn, trong khi độ cứng quá cao có thể làm truyền tải quá nhiều rung động.

CáiThông tin về kiểm soát rung động và chuyển động của Parker LORDcho thấy các giá đỡ và bạc lót bằng elastomer có thể được sử dụng để cách ly rung động và chấn động, đáp ứng chuyển động, đồng thời giảm tiếng ồn truyền qua kết cấu trong những ứng dụng đòi hỏi khắt khe.

Thiết bị HVAC và làm mát công nghiệp

Hệ thống HVAC và hệ thống làm mát là một lĩnh vực ứng dụng quan trọng khác của các chân đế giảm rung bằng cao su. Quạt, máy nén, chiller, dàn xử lý không khí, thiết bị làm lạnh và bơm đều có thể phát sinh rung động trong quá trình vận hành bình thường.

Nếu rung động này truyền trực tiếp sang sàn, tường, hệ thống ống dẫn hoặc các kết cấu công trình, nó có thể gây ra tiếng ồn không mong muốn và ứng suất cơ học. Các bộ phận cách ly rung động tạo ra mối nối linh hoạt giữa thiết bị và nền đỡ của nó.

CáiHướng dẫn của Eaton về đệm cách ly rungDanh sách các thiết bị như máy điều hòa không khí, tháp giải nhiệt, máy nén, quạt, máy phát điện, bơm, đường ống và thiết bị công nghệ là một trong những ứng dụng tiêu biểu.

Do đó, đối với các ứng dụng HVAC, người mua cần cân nhắc cả tải trọng của thiết bị lẫn đặc tính rung động, thay vì chỉ lựa chọn giá đỡ dựa trên kích thước.

Máy công cụ và thiết bị hạng nặng

Các máy công cụ đòi hỏi một phương pháp kiểm soát rung động khác biệt. Máy CNC, thiết bị sản xuất và các loại máy móc chính xác khác có thể bị ảnh hưởng bởi những chuyển động không mong muốn, vì rung động quá mức có thể làm suy giảm độ ổn định và hiệu suất gia công.

Trong các thiết bị hạng nặng, mối quan tâm chính có thể là sự kết hợp giữa rung động, va đập và tải trọng động lặp lại. Các máy móc xây dựng, thiết bị khai thác, máy nông nghiệp và thiết bị xử lý vật liệu đều có thể gây ra những ứng suất đáng kể lên các chi tiết lắp đặt.

Các bộ giảm chấn cao su, ống lót và các giá đỡ cao su–kim loại có thể được sử dụng để tách các cụm khối lượng rung khỏi kết cấu chính. Thông tin về thiết bị off‑highway của Parker mô tả các giá đỡ và ống lót elastomeric như những giải pháp hiệu quả cho việc cách ly rung động và va đập trong các ứng dụng thiết bị di động đòi hỏi khắt khe.

Đối với các ứng dụng này, độ bền không kém phần quan trọng so với khả năng giảm rung. Linh kiện phải duy trì chức năng của mình dưới tác động của tải trọng lặp lại mà không bị biến dạng quá mức hoặc mài mòn sớm.

Thiết bị đo lường và kiểm tra chính xác

Thiết bị đo lường và kiểm tra có thể không phải chịu những tải trọng va đập lớn như máy móc xây dựng, nhưng ngay cả những rung động nhỏ không mong muốn cũng vẫn có thể ảnh hưởng đến độ ổn định và điều kiện đo lường.

Do đó, thiết bị phòng thí nghiệm, hệ thống kiểm tra, thiết bị đo lường và các loại máy móc nhạy cảm khác có thể cần đến những bộ phận cách ly được thiết kế cẩn thận.

Mục đích ở đây không phải là hấp thụ một tác động lớn, mà chủ yếu là tạo ra một môi trường vận hành ổn định. Một linh kiện cách ly bằng cao su phù hợp có thể giảm thiểu lượng rung động do máy móc phát sinh hoặc truyền từ bên ngoài, vốn có thể ảnh hưởng đến các thiết bị nhạy cảm.

CáiThông tin kỹ thuật về bộ cách ly Parker LORDđồng thời cho thấy cách thiết kế các bộ phận cách ly bằng vật liệu đàn hồi nhằm bảo vệ thiết bị nhạy cảm khỏi chấn động và rung động.

Ứng dụng công nghiệp	Thiết bị tiêu chuẩn	Chức năng chính của các bộ phận bằng cao su
Xử lý chất lỏng	Bơm, máy nén	Giảm rung động truyền qua
Tạo điện năng	Động cơ, máy phát điện	Kiểm soát rung động và chấn động động học
Hệ thống HVAC	Quạt, thiết bị làm mát, hệ thống xử lý không khí	Giảm rung động và tiếng ồn truyền qua kết cấu
Sản xuất	Máy CNC và máy công cụ	Cải thiện độ ổn định và kiểm soát chuyển động
Thiết bị hạng nặng	Máy móc xây dựng và khai thác mỏ	Hấp thụ chấn động và tải trọng động
Thiết bị chính xác	Hệ thống thử nghiệm và đo lường	Hạn chế rung động không mong muốn

Cách lựa chọn bộ giảm chấn cao su phù hợp với ứng dụng

Xem xét tải trọng, rung động và quy trình lắp đặt

Yếu tố đầu tiên cần xem xét chính là tải trọng thực tế. Chỉ riêng khối lượng thiết bị thôi thì chưa đủ, vì tải trọng có thể không được phân bố đồng đều tại tất cả các điểm lắp đặt.

Người mua cần xem xét tổng khối lượng thiết bị, tải trọng trên mỗi giá đỡ, phương hướng tải, chuyển động dự kiến, cũng như liệu bộ phận cao su sẽ hoạt động chủ yếu dưới tác dụng của lực nén, lực cắt, lực kéo, hay kết hợp các loại lực này.

Tần số hoạt động là một yếu tố quan trọng khác. Một giá đỡ hoạt động tốt dưới tải tĩnh có thể không đáp ứng hiệu quả khi chịu tác động của rung động động học liên tục.

Không gian lắp đặt cũng đóng vai trò quan trọng. Cấu hình bu lông, kích thước lắp đặt, khoảng trống có sẵn và hướng chuyển động đều có thể ảnh hưởng đến thiết kế cần thiết.

Đây là lý do tại saoHướng dẫn kỹ thuật Parker LORDnhấn mạnh việc lựa chọn phù hợp với từng ứng dụng và xem xét các yếu tố như tải trọng, độ võng, tần số gây nhiễu, hệ số giảm chấn cũng như khả năng cách ly.

Xem xét vật liệu và môi trường vận hành

Môi trường vận hành có thể quan trọng không kém so với tải trọng cơ học.

Dầu, nhiên liệu, nước, độ ẩm, hóa chất, ozone, tác động của môi trường ngoài trời và nhiệt độ đều có thể ảnh hưởng đến hiệu suất của cao su. Chẳng hạn, thiết bị tiếp xúc với dầu có thể cần một hợp chất cao su khác so với thiết bị hoạt động ngoài trời, trong khi các máy móc vận hành ở nhiệt độ cao có thể đòi hỏi một hợp chất được thiết kế đặc biệt cho điều kiện nhiệt độ tăng cao.

Do đó, việc lựa chọn vật liệu cần dựa trên nhu cầu ứng dụng thực tế, thay vì chỉ đơn thuần chọn loại cao su phổ biến nhất.

Đối với các nhà mua hàng OEM, đây là một trong những lĩnh vực mà việc hợp tác trực tiếp với nhà sản xuất bộ giảm chấn cao su có thể mang lại lợi ích. Nhà sản xuất có thể cùng đánh giá điều kiện vận hành và các yêu cầu cơ học, từ đó xác định xem nên sử dụng hợp chất tiêu chuẩn hay công thức được thiết kế riêng thì phù hợp hơn.

Người mua nên thông báo điều gì cho nhà sản xuất bộ giảm chấn cao su?

Khi đặt mua các bộ giảm chấn cao su theo yêu cầu, người mua nên cung cấp càng nhiều thông tin về ứng dụng càng tốt.

• Loại thiết bị và ứng dụng
• Tổng khối lượng thiết bị
• Tải trọng trên mỗi điểm treo
• Điều kiện rung động hoặc chấn động
• Tần số hoạt động
• Kích thước lắp đặt
• Phương pháp lắp đặt
• Nhiệt độ hoạt động
• Tiếp xúc với dầu, nước, hóa chất hoặc thời tiết
• Vật liệu cao su hoặc yêu cầu về hiệu suất cần thiết
• Bản vẽ, mẫu hoặc số hiệu chi tiết hiện có

Thông tin này cung cấp cho nhà sản xuất một cơ sở vững chắc hơn để đánh giá thiết kế. Đồng thời, nó cũng giúp xác định xem một bộ giảm chấn cao su công nghiệp hiện có có đáp ứng được các yêu cầu hay không, hoặc liệu có nên phát triển một linh kiện cao su–kim loại theo yêu cầu riêng hay không.

NhưHướng dẫn của NIOSH về các biện pháp kiểm soát kỹ thuậtGiải thích rằng việc cách ly rung động của máy móc có thể giảm thiểu sự truyền tải rung động qua các kết cấu; tuy nhiên, việc lựa chọn phương pháp cách ly phù hợp là vô cùng quan trọng, bởi vì những chân đế không đúng tiêu chuẩn thậm chí có thể làm gia tăng rung động.

Kết luận

Các ứng dụng của bộ giảm chấn cao su bao phủ một phạm vi rộng lớn các thiết bị công nghiệp, từ bơm và máy nén đến máy phát điện, hệ thống HVAC, máy công cụ, máy móc hạng nặng và thiết bị chính xác.

Mục đích không chỉ đơn thuần là "hấp thụ rung động". Tùy theo từng ứng dụng, bộ giảm chấn cao su công nghiệp có thể cần kiểm soát rung động liên tục, hấp thụ xung lực, giảm tiếng ồn truyền qua kết cấu, bảo vệ các linh kiện nhạy cảm hoặc nâng cao độ ổn định của thiết bị.

Đối với người mua, cách tiếp cận tốt nhất là bắt đầu từ chính ứng dụng thực tế, sau đó đánh giá tải trọng, độ rung, chấn động, môi trường vận hành, vật liệu cao su và thiết kế lắp đặt.

Khi các sản phẩm tiêu chuẩn không đáp ứng được yêu cầu, một nhà sản xuất bộ giảm chấn cao su có năng lực có thể phát triển các giá đỡ rung bằng cao su theo yêu cầu hoặc các chi tiết liên kết cao su–kim loại dựa trên điều kiện vận hành thực tế của thiết bị. Cách tiếp cận lấy ứng dụng làm trọng tâm này có thể mang lại độ phù hợp, độ bền và hiệu suất lâu dài tốt hơn so với việc chỉ lựa chọn linh kiện dựa trên kích thước hoặc mức tải danh định.

Tài liệu tham khảo

1. Parker LORD.Danh mục Phụ tùng Công nghiệp và Hướng dẫn Kỹ thuật của LORD.

2. Viện Quốc gia về An toàn và Sức khỏe Nghề nghiệp (NIOSH).Thực hiện các biện pháp kiểm soát kỹ thuật.

3. Eaton.Đệm cách ly rung.

4. Parker LORD.Giải pháp kiểm soát chuyển động thụ động và cách ly rung.

5. Parker LORD.Danh mục sản phẩm và kỹ thuật của thiết bị cách ly.
